Dvigubo jutiklio skaitmeninis sukimo momento veržliarakčio testeris



Dviejų jutiklių skaitmeninis sukimo momento veržliarakčių testeris yra bandymo prietaisas, naudojamas įvairiems sukimo momento veržliarakčiams kalibruoti. Prietaisas naudoja vieno lusto valdymo technologiją ir yra sudarytas iš didelio tikslumo sukimo momento jutiklių ir jėgos laikiklių. Jis turi tikslų testavimą, stabilų veikimą, turtingas funkcijas ir paprastą valdymą. Prietaisas atitinka pirmaujančią Rufa technologiją pramonėje, o visi rodikliai pasiekė vidaus pirmos klasės lygį. Tai labai ekonomiškas bandymo instrumentas, plačiai naudojamas gamybos pramonėje ir matavimo bei bandymų skyriuose, tokiuose kaip elektros, lengvosios pramonės, mašinų, variklių, vidaus degimo variklių, elektrinių transporto priemonių, motociklų, automobilių, laivų ir orlaivių.

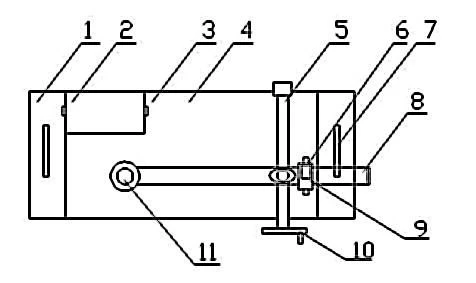

Dviejų jutiklių skaitmeninio sukimo momento veržliarakčio testerio plokštumos diagrama (1 pav.), vaizdas iš nugaros (2 pav.):



figūra 1



2 pav

Dalių pavadinimas:

1- Pagrindinė plokštė:

2- Ekranas: galima nustatyti ir rodyti sukimo momento vertę;

3- Ekrano kampo reguliavimo rankenėlė:

4- Būstas:

5- Varžtas:

6- Aukščio reguliavimo rankenėlė: galima reguliuoti platformos aukštį, kad sukimo momento veržliaraktį būtų galima išbandyti horizontalioje padėtyje. Jei jis nėra horizontalioje padėtyje, gali atsirasti matavimo klaidų;

7- Rankena: naudojama instrumentui perkelti;

8- Horizontali jėgos strypas:

9- Kairė ir dešinė reguliavimo rankenėlė: sureguliuokite bandymo platformą, kad ji atitiktų bandomojo dinamometrinio veržliarakčio svirties ilgį, taip pat galite reguliuoti bandymo platformos kryptį, kad ji prisitaikytų prie priekinės ir atbulinės eigos matavimo. sukimo momento raktas;

10- Varomasis rankinis ratas: įdėkite arba išimkite bandomąjį veržliaraktį;

11- Jutiklio jėgos galvutė: pagal gamykloje sukamojo veržliarakčio kvadratinės galvutės dydį yra sumontuotos kelios konversijos bandymo galvutės;

12- RS232 jungties anga: galima prijungti prie kompiuterio (gamykloje ši funkcija neįrengta, o vartotojas turi įsigyti instrumentą su šia funkcija atskirai);

13- Tuščias;

14- Maitinimo jungiklis [POWER]:

15- Maitinimo lizdas (AC11V / 220V):

16- Uždėkite galinį dangtelį: atidarykite galinį dangtį, kad sukalibruotumėte instrumentą. Neprofesionalams griežtai draudžiama nuimti lentą!

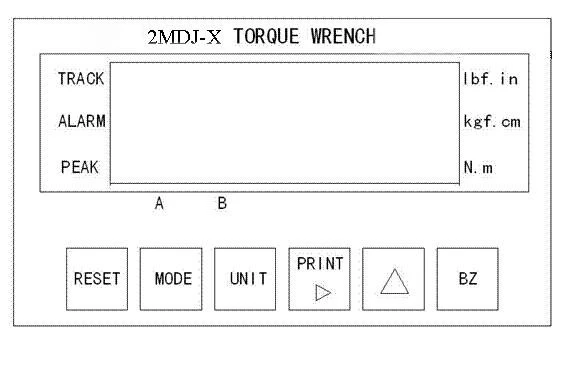

Dvigubo jutiklio skaitmeninio sukimo momento veržliarakčio testerio ekrano skydelio schema parodyta 3 paveiksle.



3 pav

● Ekrano viduryje esantis ekranas gali rodyti esamą sukimo momento vertę. Trys indikacinės lemputės dešinėje rodo atitinkamai tris matavimo vienetus. Trys indikatoriaus lemputės kairėje: TRACK lemputė rodo, kad matavimo režimas yra sekimo būsenoje, PEAK lemputė rodo, kad matavimo režimas yra didžiausio sulaikymo būsenoje, o ALARM lemputė rodo viršijantį ribą aliarmą;





1. Įjunkite maitinimo jungiklį;
2. Paspauskite mygtuką "VIENETAS", kad pasirinktumėte reikiamą matavimo vienetą;
3. Paspauskite "MODE" mygtuką, norėdami nustatyti matavimo režimą į "TRACK";
4. Paspauskite "RESET" klavišą, kad iš naujo nustatytumėte rodomą reikšmę į nulį;
5. Paspauskite "BZ" klavišą ir jo derinį, kad nustatytumėte viršutinę ribinę aliarmo reikšmę;
6. Pasirinkite priedus, atitinkančius sukimo momento veržliaraktį, kurį norite išmatuoti, ir uždėkite juos ant jėgos jutiklio galvutės;
7. Padėkite matuojamą sukimo momento veržliaraktį ant darbo vietos (tarp jėgos jutiklio galvutės ir bandymo platformos) ir sureguliuokite aukščio reguliavimo rankenėlę, kad sukimo momento veržliaraktis būtų vandens lygyje. =Horizontalioje būsenoje sureguliuokite kairę ir dešinę reguliavimo rankenėles, kad prisitaikytumėte prie svirties ilgio ir sukimo momento veržliarakčio matavimo krypties;
8. Paspauskite "MODE" mygtuką, norėdami nustatyti matavimo režimą į "PEAK" būseną arba "TRACK" būseną. Jei jis yra "PIKO" būsenoje, galite įrašyti didžiausios vertės duomenis (maksimalios vertės duomenis). Norėdami išvalyti didžiausios vertės duomenis ir grąžinti ekraną į nulį, paspauskite „RESET“ atstatymo mygtuką;
9. Pasukite rankratį, kad pakrautumėte, ir ekrane pamatysite, kad sukimo momento vertė keičiasi pakraunant. Kai sukimo momento vertė pasiekia arba viršija nustatytą pavojaus signalo reikšmę, prietaisas suskambės aliarmo signalu, o ekrane užsidegs „ALARM“ pavojaus signalo lemputė, primindama operatoriui sustabdyti įkėlimą; Norint pagerinti matavimo tikslumą, artėjant prie didžiausios vertės arba nustatytos vertės arba ją įvertinant, pakrovimo greitis turi būti sulėtintas;
10. Jei norite atspausdinti matavimo vertę arba perkelti matavimo duomenis į kompiuterį, paspauskite [P SPAUSDINTI】Spausdinimo klavišą;
11. Pasukite rankratį atbuline eiga, kad nuimtumėte bandomąjį sukimo momento veržliaraktį;
12. Jei norite tęsti testavimą, pakartokite pirmiau nurodytus veiksmus. Paprastai rekomenduojama išmatuoti kelis kartus ir paimti vidutinę vertę;
13. Jei bandymas baigtas, išimkite testo priedus, išjunkite maitinimą ir tinkamai laikykite instrumentą;
14. Jei vartotojas išbando ne sukimo momento raktą, o kitus įrankius, žr. aukščiau pateiktą bandymo procesą. Jei reikia, reikalingas specialus tvirtinimas;





Modelis	Sukimo momento diapazonas [N.m]	Svoris [Kilogramas]	Maksimali efektyvi ranka [mm]	Išoriniai matmenys [mm]			Vairuotojas [mm]
				L	W	H
SDX-2000CT-01	0.5-5,5-50	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-02	1-10,10-100	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-03	2-20,20-200	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-04	3-30,30-300	35	650	900	450	340	6.3/10/12.5/20
SDX-2000CT-05	5-50,50-500	35	650	900	450	340	6.3/10/12.5/25
SDX-2000CT-06	10-100,100-1000	60	1400	1400	600	350	6.3/10/20/25
SDX-2000CT-07	20-200,200-2000	65	1600	1600	800	550	6.3/10/20/25
SDX-2000CT-08	30-300,300-3000	90	2000	2000	1000	550	6.3/10/20/25
SDX-2000CT-09	50-500,500-5000	90	2000	2000	1000	550	12.5/25/38
SDX-2000CT-10	100-1000,1000-10000	90	2000	2000	1000	550	12.5/25/38/51
Tikslumas	±1%
Rodymo rėžimas	5-skaitmenų LED ekranas
Maitinimas	AC 220v-240v/50Hz



1. Matavimo tikslumas: ±1 %

2. Pavojaus reikšmių nustatymo diapazonas: visame diapazone

3. Naudojimo sąlygos

(a) Aplinkos temperatūra: 0-40 laipsniai

b) Santykinė drėgmė: mažiau nei 80 % santykinio drėgnumo

(c) Maitinimas: AC220V±10%, 50Hz
